The V31 Oriented Line vision inspection system is pre-configured to provide a complete solution for common packaging and labeling defects.

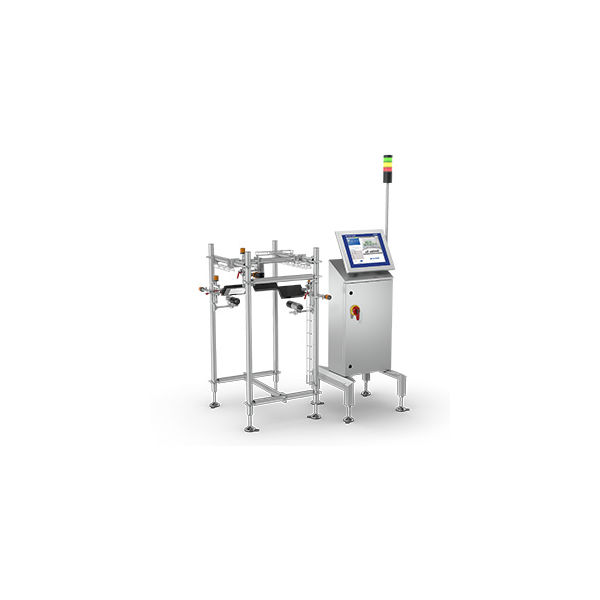

V31 Oriented Line Vision Inspection
Flexible Etiketten- und Verpackungsinspektion.Ein flexibles optisches Inspektionssystem für Etiketten-, Druck- und Verpackungsanwendungen mit erweiterbarem Design, das zukünftige Erweiterungen der Inspektionsanwendungen unterstützt.
Flexibilität
Das System lässt sich einfach installieren, konfigurieren, bedienen und erweitern. Das System wächst mit Ihren Anforderungen.
Anpassbarkeit
Bedruckung, Etiketten, Behälter, Packungen – das System ist für jede Anwendung geeignet. Unabhängig davon, welche Produkte und Produktmerkmale geprüft werden sollen, erfüllt es die verschiedensten Anforderungen.
Benutzerfreundlichkeit
Dank der leistungsstarken Software CIVCore und der intuitiven Bedienoberfläche ist die optische Produktinspektion äußerst einfach und anwenderfreundlich.
Product Family:CIVision00070010
Kameratechnologie:PC-basierte KameraKameratechnologie:PC-basierte KameraPaketausrichtung:LösungenPaketausrichtung:LösungenEtikettenprüfung:Etiketten-ID; Platzierung von Etiketten; Ausrichtung des Etiketts; Falten im Etikett; Grafik-IDEtikettenprüfung:Etiketten-IDEtikettenprüfung:Platzierung von EtikettenEtikettenprüfung:Ausrichtung des EtikettsEtikettenprüfung:Falten im EtikettEtikettenprüfung:Grafik-IDCodekontrolle:Barcodes; 2D-Codes; AlphanumerischCodekontrolle:BarcodesCodekontrolle:2D-CodesCodekontrolle:AlphanumerischVerschluss- und Füllstandskontrolle:Verschlussanwesenheit; Verschlussfarbe; Verschlussversatz; BehälterfüllungVerschluss- und Füllstandskontrolle:VerschlussanwesenheitVerschluss- und Füllstandskontrolle:VerschlussfarbeVerschluss- und Füllstandskontrolle:VerschlussversatzVerschluss- und Füllstandskontrolle:BehälterfüllungKundenspezifische Kontrolle:Kundenspezifische AnwendungenKundenspezifische Kontrolle:Kundenspezifische AnwendungenDesign-Optionen:Kit; EinzelplatzlizenzDesign-Optionen:KitDesign-Optionen:EinzelplatzlizenzHMI:15"HMI:15"Anzahl an Kameras:Bis zu 6Anzahl an Kameras:Bis zu 6
Spezifikationen - V31 Oriented Line Vision Inspection
| Kameratechnologie | PC-basierte Kamera |
| Paketausrichtung | Lösungen |
| Produktsensorfunktionen | Erkennung transparenter, lichtundurchlässiger und diffuser Produkte |
| Softwareplattform | CIVCore |
| Service | Remote Support |
| Etikettenprüfung | Etiketten-ID; Platzierung von Etiketten; Ausrichtung des Etiketts; Falten im Etikett; Grafik-ID |
| Codekontrolle | Barcodes; 2D-Codes; Alphanumerisch |
| Verschluss- und Füllstandskontrolle | Verschlussanwesenheit; Verschlussfarbe; Verschlussversatz; Behälterfüllung |
| Kundenspezifische Kontrolle | Kundenspezifische Anwendungen |
| PC | Betriebssystem Windows 10, 64-Bit, Intel-Multicore-Prozessor |
| Beleuchtung (2) | LED-Beleuchtung Stroboskop |
| Gehäuse für Steuerungshardware | Edelstahl |
| Mehrere Ausschleusoptionen | Luftstoß; Einfacher Pusher; Soft Pusher |
| Stromversorgung | 115, 230, 400, 480 V AC, 50-60 Hz; UPS Batterie Backup |
| Design-Optionen | Kit; Einzelplatzlizenz |
| HMI | 15" |
| Sprache | Mehrsprachige Benutzerschnittstelle und Benutzerhandbücher |
| Anzahl an Kameras | Bis zu 6 |
| Artikelnummer | 24023100 |
Etikettenprüfung
Überprüfen Sie die Etikettenqualität, den Text oder andere grafische Kennzeichnungen, um die Verwechslung von Etiketten und Verpackungen zu vermeiden. Die Erkennung sorgt dafür, dass bei Produktwechseln an Hochgeschwindigkeits-Produktionslinien die Etikettierung korrekt erfolgt.
Codekontrolle
Überprüfen Sie 1D-Barcodes, 2D-Barcodes und alphanumerische Textelemente sowie die Druckqualität korrekt kodierter Angaben auf dem Etikett. Überprüfen Sie am Ende der Fertigungslinie die Qualität des Tintenstrahldrucks – schleusen Sie Produkte mit verschmierten, falsch gedruckten oder fehlenden Angaben aus.
Verschluss- und Füllstandskontrolle
Überprüfen Sie das Vorhandensein von Verschluss oder Deckel, Farbe und Ausrichtung, um sicherzustellen, dass die oberen Verpackungskomponenten mit den seitlichen Etiketten übereinstimmen. Erkennen Sie Füllstände an transparenten Behältern, damit Über- und Unterfüllungen weitmöglichst vermieden werden.
Anwenderfreundliche Software
Intuitive Touchscreen-Bedienoberfläche und Standardkonfiguration der Inspektionswerkzeuge erleichtern die Einrichtung und sparen Zeit und Geld.
Wirtschaftliches Design
Konfigurationen für alle Budgets, Produktionslinienlayouts und Werksumgebungen. Das Inspektionssystem ist die perfekte schlüsselfertige Lösung für die unterschiedlichsten Anwendungen zur Überprüfung von Produktpackungen.
Nahtlose Integration in die Fertigungslinie
Das flexible Design vereinfacht die Installation in Ihrer Produktionslinie, ohne teure Produktionsstopps oder Produkthandhabung.
Modulare Bauweise.
Das System ist so ausgelegt, dass es mit den Anforderungen des Herstellers wächst. Dank anwenderfreundlicher und justierbarer Montagevorrichtungen ist eine Erweiterung durch zusätzliche Kameras problemlos möglich.
